UserInterface.c ファイル

LEDの点滅等の実装
[詳解]

#include "LPC13xx.h"
#include "core_cm3.h"
#include "timer.h"
#include "type.h"
#include "debug.h"
#include "UserInterface.h"

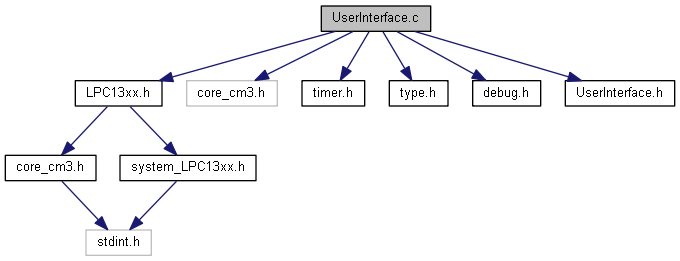

UserInterface.c の依存先関係図:

関数
void	initUI (void)
uint8_t	getStateSW (void)
uint16_t	getSWcount (void)
uint32_t	getElapsedTime (void)
void	resetElapsedTime (void)
void	turnLED (uint8_t state)
void	flashLED (uint16_t on_count, uint16_t off_count)
void	TIMER32_0_IRQHandler (void)

詳解

LEDの点滅等の実装

著者

RTCorp. Ryota Takahashi

関数詳解

void flashLED	(	uint16_t	on_count,
		uint16_t	off_count
	)

LEDを指定した時間間隔で点滅させる
例.LEDを100msecの間on, 50msecの間offで点滅させるには
on_count = 100, off_count = 50
LEDを常時点灯する場合は
turnLED(1)
LEDを消灯する場合は
turnLED(0)

引数

on_count	[msec]
off_count	[msec]

戻り値

void

被呼び出し関係図:

uint32_t getElapsedTime

(

void

)

initUI()を呼んでからの経過時間を返す. elapsed_time_count * 1msec

引数

void

戻り値

経過した秒数 [msec]

uint8_t getStateSW

(

void

)

右スイッチの押下状態取得

引数

void

戻り値

1:押している 0:押していない

被呼び出し関係図:

uint16_t getSWcount

(

void

)

右スイッチの押下時間を返す

引数

void

戻り値

右スイッチを押してた 秒数 [msec]

void initUI

(

void

)

LEDの点滅, AD変換でのバッテリーの電圧取得, スイッチの押下状態の監視
機能の初期化
この関数は各ペリフェラルの初期化後に呼ぶこと

この関数を呼ぶと

• getSWcount()
• getSWcount()
• getElapsedTime()
• flashLED()
• getVoltage()

が有効となる.

引数

void

戻り値

void

呼び出し関係図:

被呼び出し関係図:

void resetElapsedTime

(

void

)

経過した秒数をリセットする

引数

void

戻り値

void

void TIMER32_0_IRQHandler

(

void

)

UserInterface内の関数を使えるようにするための割り込み関数
1msec毎に実行される

引数

void

戻り値

void

呼び出し関係図:

void turnLED

(

uint8_t

state

)

LEDの点灯と消灯. LEDが点滅状態で 呼んだ場合は常時点灯(消灯)状態になる.

引数

state

1:点灯 0:消灯

戻り値

void

被呼び出し関係図:
